 台形ネジ

アクチュエータ

通常の建築用のネジとは違い、歪み偏芯がないネジです
駆動用ナットと組み合わせることで、滑らかでずれのない移動をさせることが可能です

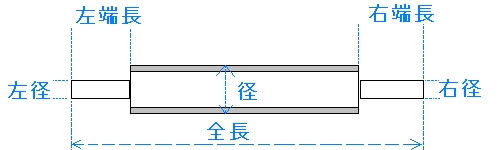

左端長・右端長は共に2mm以上、左右径*7以下が製作可能です
材質はS45Cです
許容誤差は全長100に付き0.021以下で、300以上の場合0.041以下が許容誤差になります
ピッチ(ねじ山の幅)は、径が10mmのものは2mmピッチ、径が16mmのものは3mmピッチです。
入金確認から10営業日以内の発送になります
加工費込みの価格です(送料・お振込み手数料別)
現在、こちらの商品は代金引き換え便・クレジットカードは利用できません

多い使い方は、左端にベアリングをはめ、右端をカップリング・モーターとつなげます。
モーターを固定する時に、真鍮ハンマーなどで、しっかりとシャフトと平行になるように(棒材や板材・トースカンなどを使うと便利)固定すると、トルクを出すことを妨げることなく精度の高い移動が可能です。
または、カップリングをバッククラッシュのない、偏芯を許容する物をご使用ください。

■全長200mm以下・径10mm
単価価格 : ¥3,575 (消費税込み価格)
全長 : (指定1mm単位)
左端径 :
左端長 : (2mm 以上 ・ 左端径*7 以下)(指定1mm単位)
右端径 :
右端長 : (2mm 以上 ・ 右端径*7 以下)(指定1mm単位)
数量 :

■全長200mm以下・径16mm
単価価格 : ¥4,390 (消費税込み価格)
全長 : (指定1mm単位)
左端径 :
左端長 : (2mm 以上 ・ 左端径*7 以下)
右端径 :
右端長 : (2mm 以上 ・ 右端径*7 以下)
数量 :

■全長400mm以下・径10mm
単価価格 : ¥5,250 (消費税込み価格)
全長 : (指定1mm単位)
左端径 :
左端長 : (2mm 以上 ・ 左端径*7 以下)(指定1mm単位)
右端径 :
右端長 : (2mm 以上 ・ 右端径*7 以下)(指定1mm単位)
数量 :

■全長400mm以下・径16mm
単価価格 : ¥6,390 (消費税込み価格)
全長 : (指定1mm単位)
左端径 :
左端長 : (2mm 以上 ・ 左端径*7 以下)
右端径 :
右端長 : (2mm 以上 ・ 右端径*7 以下)
数量 :

申しわけありません、現在、プログラムの準備が間に合ってなく、サイズの指定がこちらに届かない為、メールで再度確認をさせていただいております
または、注文時、連絡事項欄に、商品名・全長・左端径・左端長・右端径・右端長・数量をご記入願います
